bekapcsolási késleltetés memóriával

A Tr bemenetre érkező impulzus után kimenet egy beállított késleltetés után bekapcsolódik, mindaddig, míg az R bemenetre impulzus nem érkezik.

információ

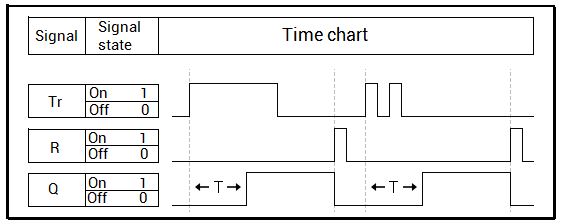

Miután egy felfutó él érkezett a Tr bemenetre, a Q kimenet a T paraméterrel beállított késleltetés után bekapcsol. A következő felfutó élek a Tr bemeneten nincsenek hatással a Q kimenetre.

Ha impulzus érkezik a R bemenetre a blokk időzítője újraindul és a Q deaktiválódik. Egy új felfutó él a Tr bemeneten hatására a T késleltetéssel a Q kimenet aktiválódik.

A blokkot visszatérőre is beállíthatjuk, ezt megtehetjük az elem ikonra kattintva, hogy beállítsuk a piros Nem pontot a blokkon.
