differenciális kapcsoló

Ez a blokk ellenőrzi, hogy az analóg bemenet mérési tartományon belül van e.

bemutatás

Az ellenőrizni kívánt érzékelőt kössük be AI bemenetére a blokknak, majd állítsuk be a V küszöb értéket és a D differenciális értéket.

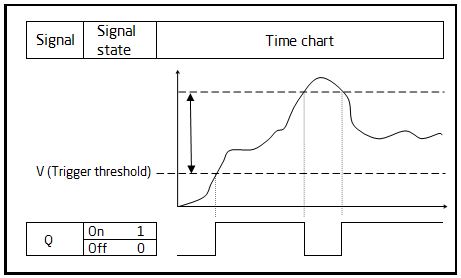

Ha a differenciális D érték nagyobb, mint 0 akkor a Q kimenet aktív, amikor az AI értéke a határon belül van (V+D), és Q nem aktív, amikor az AI értéke határon kívül van. Ha a D 0, akkor a Q aktív lesz, amikor az AI egyenlő a V-vel, és inaktív, amikor eltérő.

példa

A funkció blokkot használhatjuk szint ellenőrzésre, akár klímánál vagy esővíz tároló.

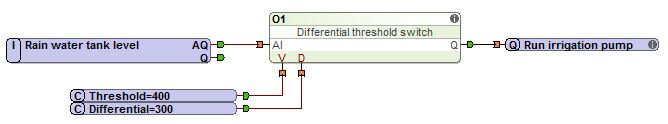

Ebben a példában egy 1000 literes esővíz tartályt használunk az öntözőrendszer ellátásához. A távolság 400(V) és 700(V+D). Ebben a távolságban a Q aktív lesz, tehát az öntözőrendszer szivattyúja működni fog, kevesebb víz esetén a szivattyút nem engedélyezi, több víz esetén a szivattyú szintén nem fog működni.
