Eberle ESD 524 003 ereszcsatorna fűtő, hőmérséklet- és páratartalom érzékelő bekötése NovusTxRail-USB hőmérséklet távadó segítségével


1.       NovusTxRail-USB konfig program letöltése innen

2.       Micro USB kábellel össze kell kötni a Novus-t a számítógéppel

3.       TxConfig programot indítsuk el

4.       Configuration/ Communication menüben válasszuk a TxRail-USB eszközt


5.     A Tx-Rail-USBfülnél  találjuk az eszközhöz tartozó beállításokat

A SensorType-nál  állítsuk NTC-re az érzékelő típusát ( 0V = -30°C----10V=120°C)


A Range résznél tudjuk beállítani a mérésitartományt

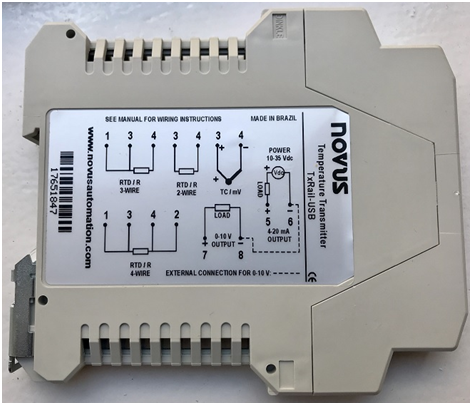

NovusTxRail USB- bekötése


3-4. csatlakozó:- érzékelő bemenet

5-6. csatlakozó:  eszközbetáp. 10-35V dc

7-8. csatlakozó: 0-10V kimenet

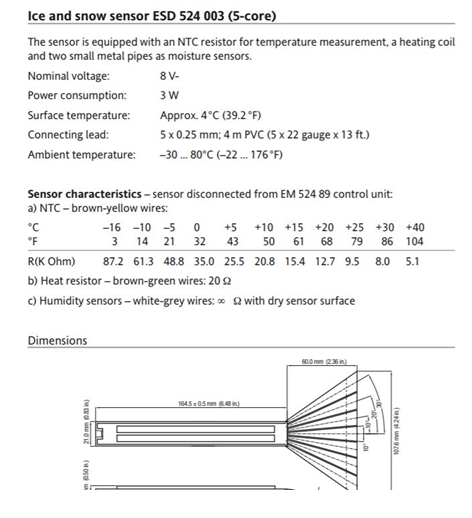

Eberleesd 524 003


- BARNA-SÁRGA vezeték hőmérsékletérzéleléshez

- BARNA-ZÖLD vezeték a fűtéshez

- FEHÉR–SZÜRKE vezeték a páratartalom méréshez
