Loxone Tree

A Loxone Tree technológia lecsökkenti az okos házhoz szükséges kábel mennyiségét. A Tree technológia az integrálást gyorsabbá és egyszerűbbé teszi.

frissítés

A Tree eszközök frissítése automatikusan történik a háttérben. Az eszközök a frissítés alatt is működőképesek. Ha a frissítés alatt a miniserver áramellátása megszűnik, abban az esetben a frissítést újra kell indítani.

Ez akár egy óráig is eltarthat.

Az eszköz szoftverének verziószámát ellenőrizhetjük az eszközállapot menüben. Ha verziószám zöld háttérrel jelenik meg, akkor az megfelelő.

kábelezés

A Loxone Tree vonal kábelezéséhez J-Y(ST)Y 2x2x0,8 vagy Cat 7 kábel szükséges. Cat 7 kábel esetén a zöld/fehér érpárat a tree bus-ra használjuk, míg a narancs/fehér érpárat a 24VDC áramellátásra használjuk. A fennmaradó két érpár tartalék, vagy használhatjuk más funkciókhoz. A kábel árnyékolását nem kell földelnünk.

A maximális kábel hossz nem lehet több 500 méternél. Ez főként a Tree bus-ra vonatkozik, az áramellátás miatt ez a kábelhossz kicsit kevesebb a feszültségesés miatt.

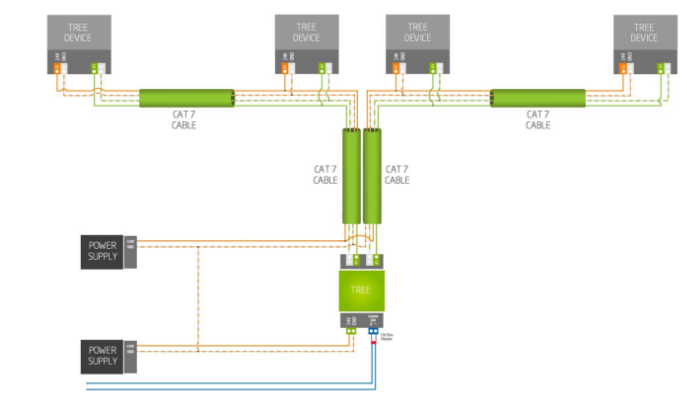

kábelezési diagram

kábelezési topológia

A javasolt topológia az, hogy egy szobába egy vonal fusson be, és a szobában található tree eszközöket erre fűzzük fel.

Fontos: Maximum 50 eszközt fűzhetünk fel egy ágra. A Tree extension jobb és bal ágát nem lehet összekötni. A tree vonalat körbe fűzni nem lehet.

Tree eszközök hozzáadása

Tree eszköz hozzáadásához, először meg kell győződnünk, hogy mindent helyesen kábeleztünk e le. A led a tree extesion-on naracssárgán villog ha a kábelezés helyes, ha ez nem így van akkor ellenőrizzük az eszköz kábelezését.

Kattintsunk a Tree extension jobb vagy bal ágára a periféra fán a konfigban, ekkor a felső menüsorban megjelennek a Tree-re vonatkozó beállítások.

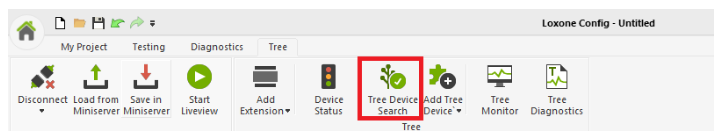

A Tree eszközök keresése gombra kattintva, alul egy felugró ablakban fogjuk látni a hálózaton található eszközöket.

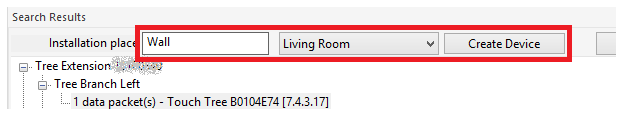

Válasszuk ki az eszközt, adjunk meg nevét, beépítési helyiséget és kattintsunk az eszköz létrehozása gombra.

Mostmár az eszköz meg fog jelenni a periféria fában. A szelepmozgatók analóg kimeneti értéke is elérhető az eszköz alatt a periféria fában.

eszköz cseréje

Ha eszközt kell cserélnünk, azt is megtehetjük a Tree eszköz keresésével.

·      Cseréljük ki az eszközt és helyezzük áram alá a rendszert

·      Tree eszközök keresésével keressük meg az új eszközt, és a legördülő listából válasszuk ki azt, amelyiket cserélni szeretnénk.

·      Ezután kattintsunk az eszköz cseréje gombra

Ezeket a változtatásokat el kell mentenünk a miniserverbe.

hibakeresés

Fontos: Minden tree eszköz saját ledjét használhatjuk diagnosztikára.

·      Narancssárga villogás: Az eszköz megfelelően csatlakozik a Tree extension-hoz, de még nem lett felprogramozva

·      Piros villogás: Nincs kapcsolat a Tree extensionnal, ellenőrizzük a kábelezést

Használjuk a Tree hibakeresést, amely segítségünkre van, hogy megtaláljuk a hibát a rendszerben.

A hibakeresés ablakban megtaláljuk az összes csatlakoztatott eszközt. Itt látjuk minden eszköz jellenlegi állapotát:
