medence

alap funkciók

A medence funkció blokkot az AquaStar 6-utas szeleppel lehet használni. Lehetőség van rá, hogy felprogramozzuk a szelepet, annak jelenléte nélkül.

működési módok

Az összes módot, kivéve a „ne működjön” aktiválhatjuk az AQm bemenettel.

A ne működjön módot egy hosszú, folyamatos jellel a reset bemeneten indíthatjuk.

·         Automata:

1.       Időzített köröket használ

2.       Ha a manuális kört elindítottuk, az elsőbbséget élvez. Amint kikapcsoljuk, az automatikus mód visszatér.

3.       Automatikus hőmérsékletszabályozás

4.       Manuálisan állítja a szelepet SMVP-SMIP szivattyún

5.       SMIdv szivattyút nem támogat

·         Szerviz mód:

1.       Lehetőség manuális irányításra SMVP bemeneten keresztül

2.       SMIP és SMIdv

3.       Manuális körök indítása

4.       Az időzítő nem engedélyezett

5.       Mindaddig aktív, míg automatára nem váltunk

6.       Hőmérséklet szabályzás nem támogatott

·         Nem működik:

1.       Az összes bemenet és időzítő tiltva

2.       A szelep állása enyhe

3.       A reset bemenetre érkező impulzussal állítható le

·         Időzítő az automata működéshez

1.       Nincs alap érték, a szelep az utolsó állásban marad

2.       Kiszámítható körök

3.       Szűrő

4.       Visszamosatás + öblítés

5.       Keringetés

6.       A szűrés és keringetés ideje állítható

7.       A visszamosatás ideje fix, a biztonság érdekében

8.       Ha a kör a hőmérséklet szabályzásból lett elindítva, a tervezett kör élvez előnyt

·         Hőmérsékletszabályozás

1.       Biztosítja a kért hőmérsékletet a kért napon

2.       Szabályozza a fűtés vagy hűtés kimenetet

3.       Takarék hőmérséklet mód, az automata mód alatt

4.       Automata módban a biztonság tiltva

5.       Ha hűtés vagy fűtés szükséges és nincs kör aktiválva, a kör ciklikusan elindul

alap programozás

Ha szeretnénk a blokkot teljesen használni, akkor azt egy Aqua Star Air készülékkel tudjuk megtenni. A blokk beállítások menüjében hozzáadhatjuk az eszközt.

A két elnevezhető analóg bemenetet használhatjuk a vizualizációban is.

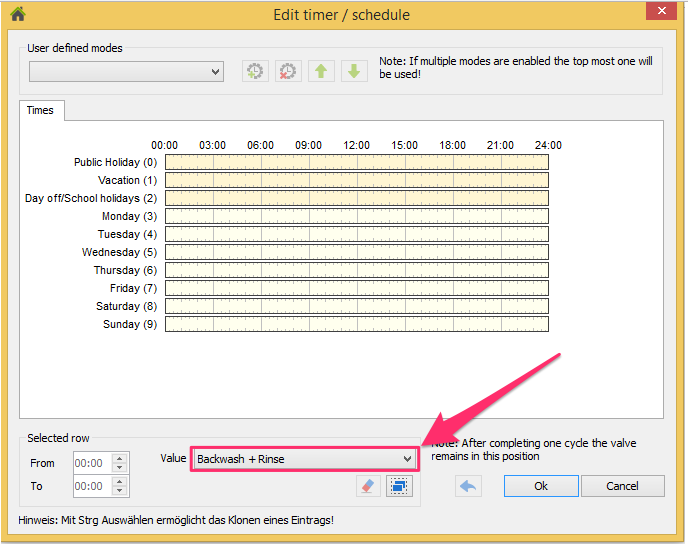

Dupla kattintással a blokkon előugrik az időzítő állító ablak. Itt megadhatunk időket a különböző köröknek. Ezeket az időket állíthatjuk a vizualizációban is.

A program egész bonyolult is lehet, attól függően, hogy milyen kiegészítőket, érzékelőket szereltünk fel. Ebben a példában mutatunk egy úszómedencét vízszint érzékelővel, medence takarással és fűtéssel.
