monoflop

információ

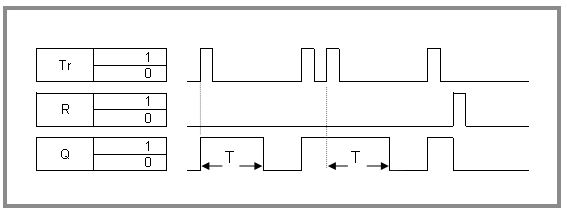

A Tr bemeneten észlelt felfutó él után a Q kimenet aktiválódik. Ha a Tr bemenetre érkező impulzus hosszabb, mint a kimeneti impulzus (amit a T paraméterrel állíthatunk), akkor annak nem lesz hatása a Q állapotára. A kimeneti impulzus újraindul minden egyes felfutó élre a Tr bemeneten.

Ha az R bemenet aktív, az időzítő újraindul és a Q nem elérhető. Ezután csak egy felfutó él hatására indul újra.

A blokkot beállíthatjuk visszatérőnek, ezt az elem szimbólum kipipálásával tehetjük meg. Ez alapból inaktív.
