Egy Családi Ház Teljeskörű Automatizálása
A modern lakóingatlanokkal szembeni elvárások napjainkban új dimenzióba léptek: a kényelem, biztonság és stílus mellett egyre nagyobb hangsúlyt kap az energiahatékonyság, a fenntarthatóság és a felhasználóbarát működés. Az épületautomatizálás képes minden fenti szempontot összehangolni feltéve, ha átgondoltan, igényre szabottan valósítják meg. Ebben a cikkben bemutatjuk az Év Loxone Projektje 2024 verseny második helyezett projektjét, és hogy a kivitelező Mobil-Homes Kereskedelmi Kft. milyen szakmai kihívásokkal szembesült a tervezés és a kivitelezés során.
Projekt célja
A megrendelő alapvető célja egy olyan lakókörnyezet kialakítása volt, ahol a különböző épületgépészeti és kényelmi rendszerek szoros integrációban működnek, és a lehető legkevesebb felhasználói beavatkozást igénylik. Fontos szempont volt az energiahatékonyság, az egyszerű kezelhetőség, valamint az, hogy a ház alkalmazkodni tudjon az időjárási viszonyokhoz és a lakók életviteléhez.
Ez a célkitűzés azonban több gyakorlati kihívást is felvetett. Például, hogy miként helyezhetők el esztétikusan a terepi eszközök a lakótérben, hogyan hangolható össze a különböző rendszerek működése, illetve hogyan lehet a rendszert bővíthetőre tervezni, hogy az megfeleljen a jövőbeni technológiai igényeknek is.
Megoldás
A projekt gerincét a Loxone épületautomatizálási rendszer adta, amely képes volt az összes elvárt funkciót integráltan, megbízhatóan és bővíthetően kezelni. A kommunikációs protokollok, mint a Loxone TREE, LINK, AIR, valamint DALI, KNX és MODBUS TCP/RTU, lehetővé tették a különböző gyártók eszközeinek összekapcsolását és zökkenőmentes együttműködését.
Világításvezérlés

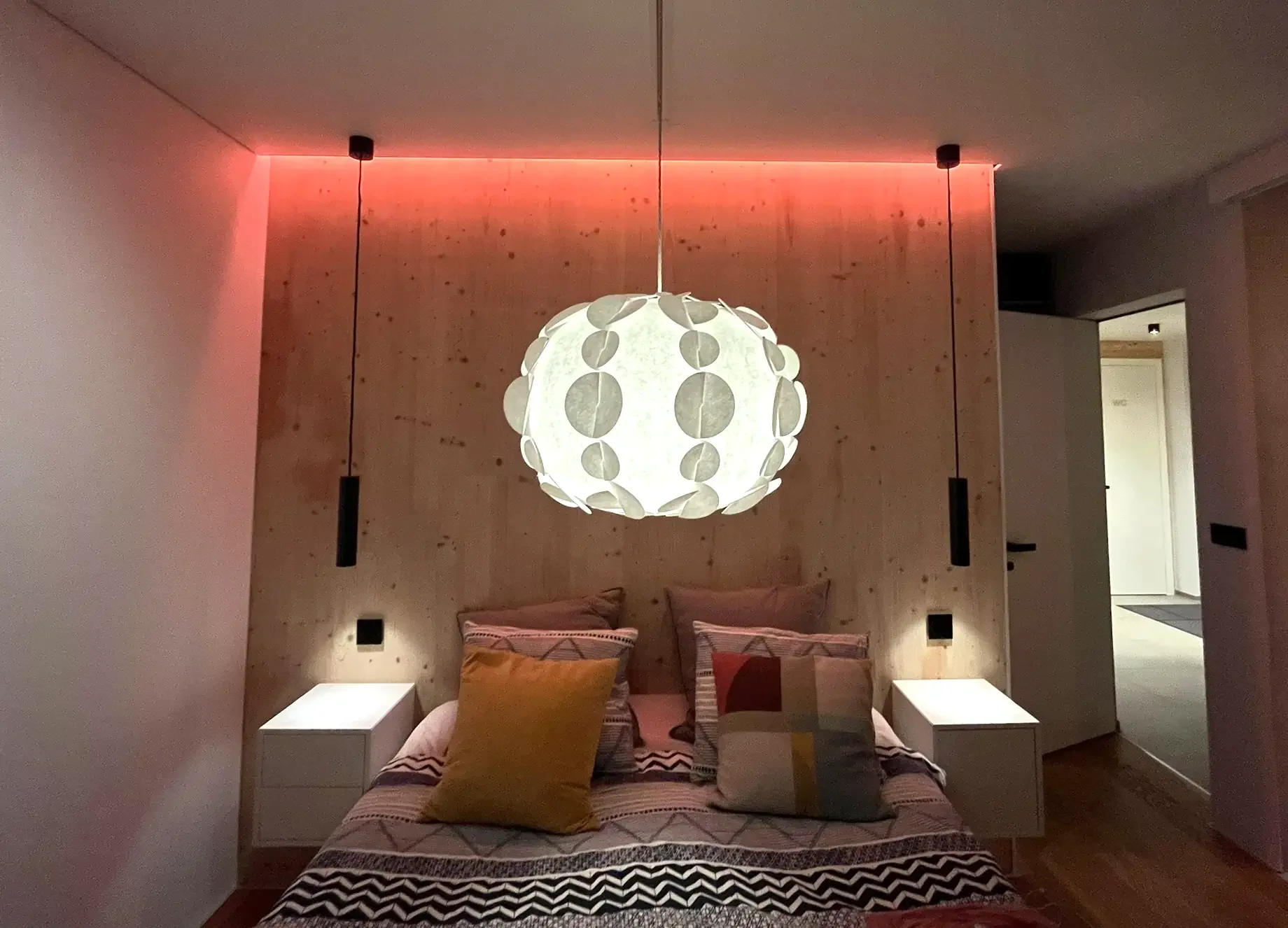

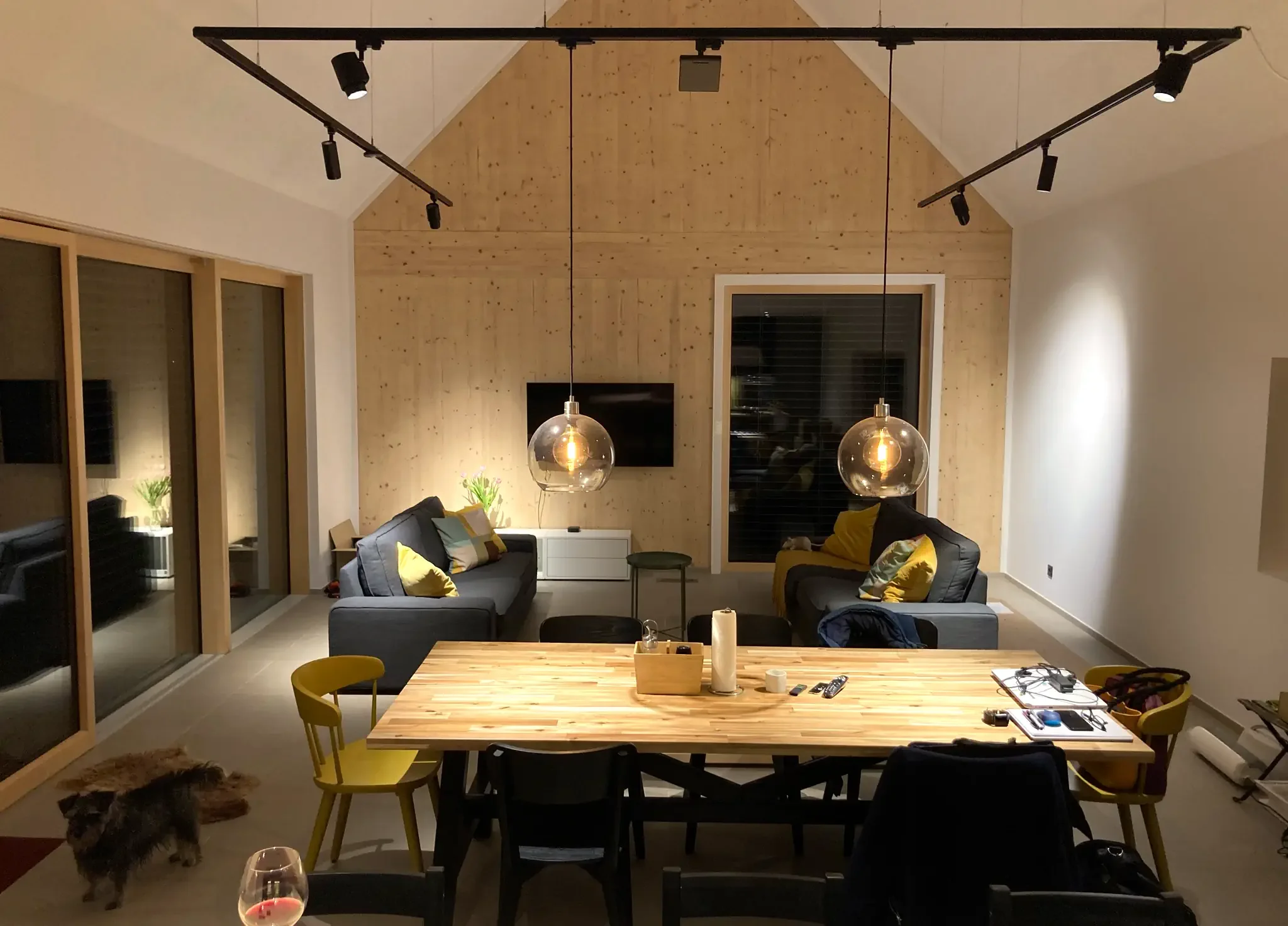

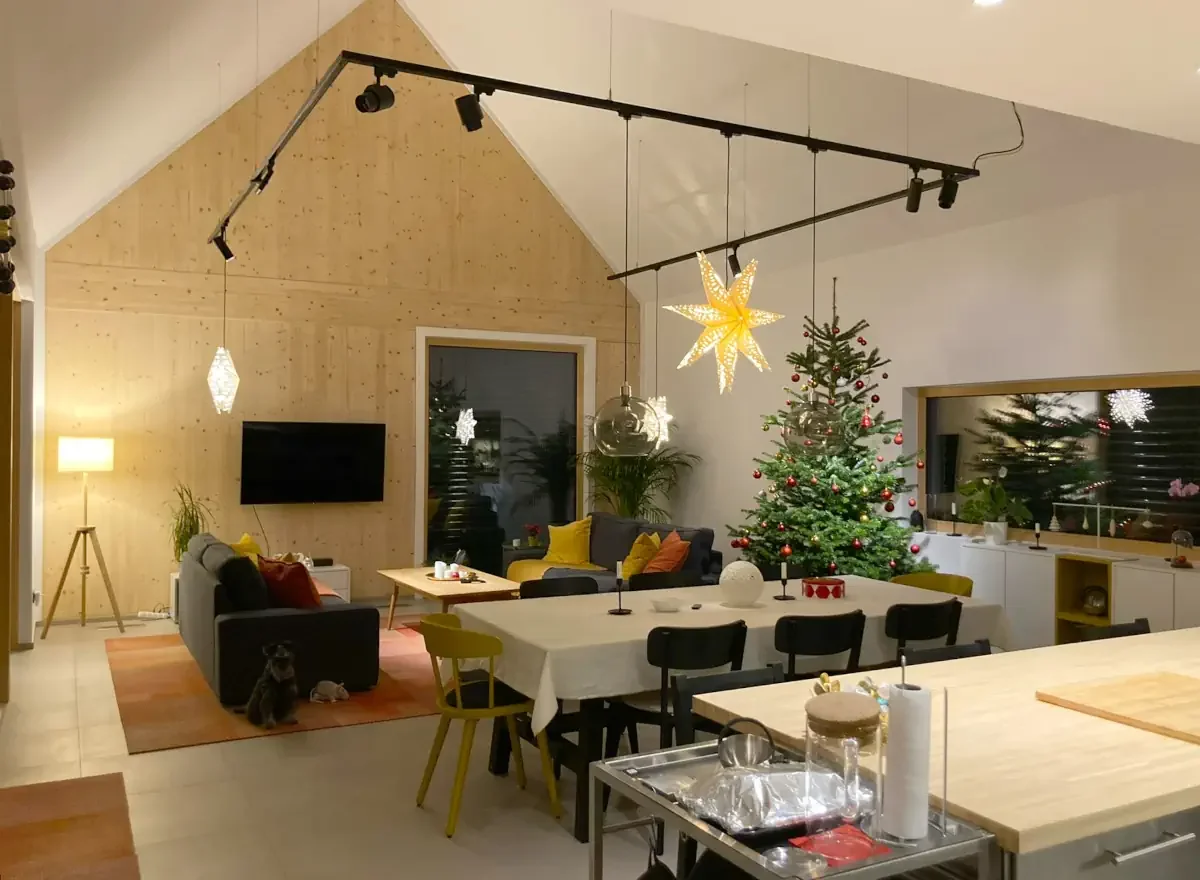

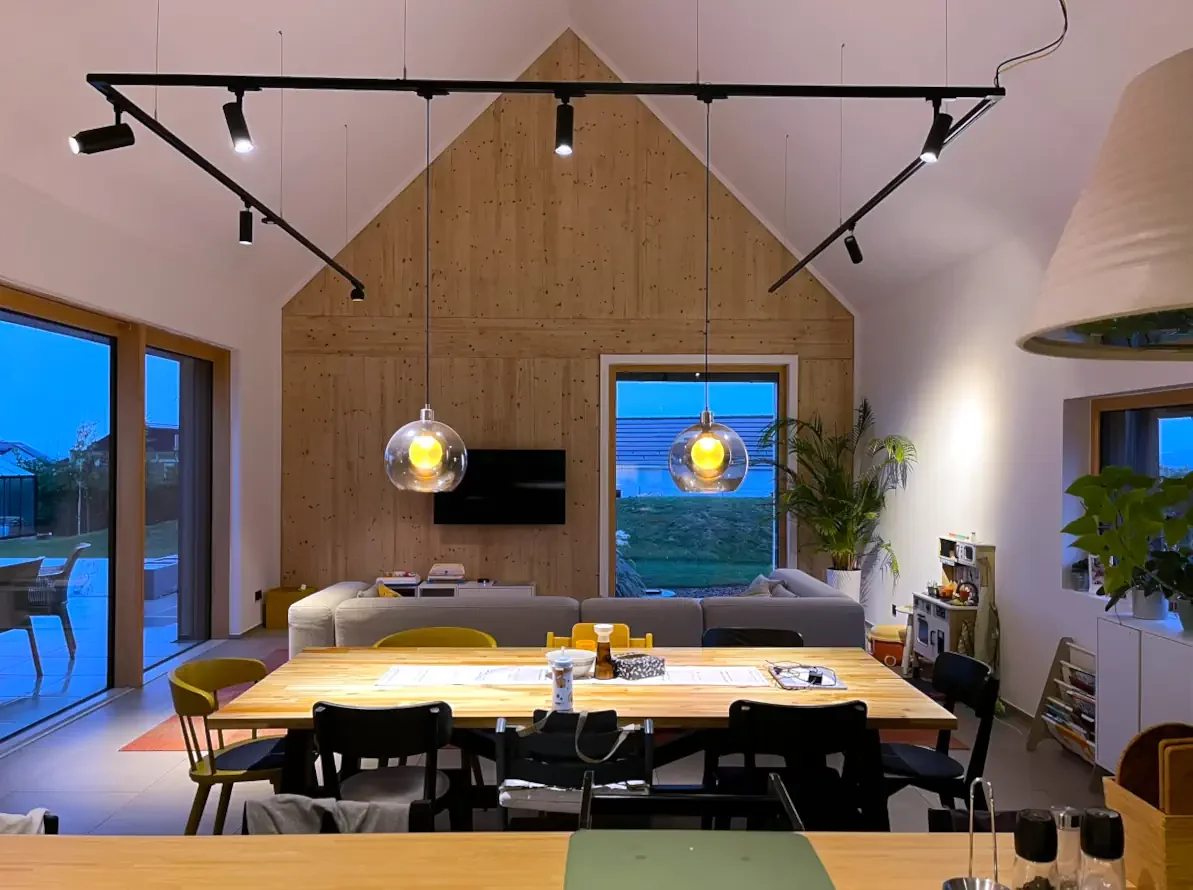

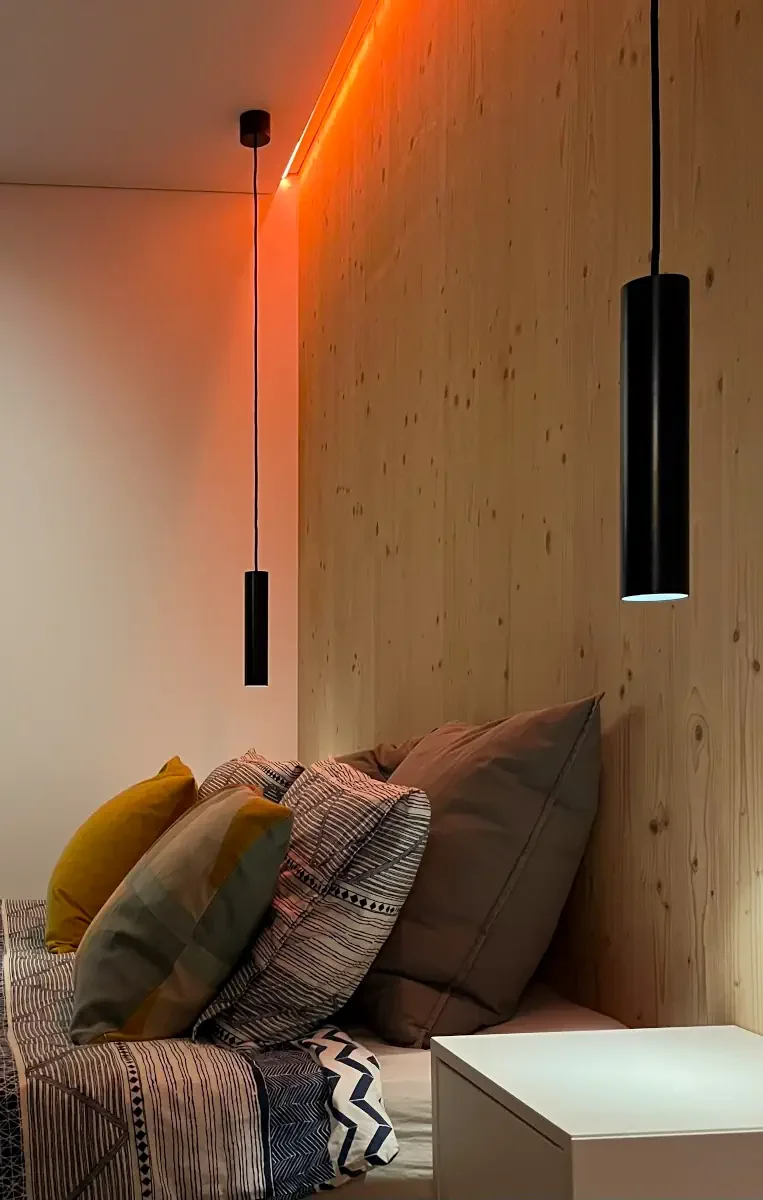

A világításvezérlés teljesen automatizált, napszakhoz és jelenlétérzékelőkhöz igazított rendszerrel működik. A különböző beállítások, például esti relaxáció vagy vendégfogadás, segítik a mindennapi élethez való igazodást. A kültéri világítás is alkalmazkodik a beltéri fényállapotokhoz: például ha a ház „alvó” üzemmódba kerül, a kültéri fények elhalványulnak vagy kikapcsolnak, hogy ne zavarják a nyugalmat.

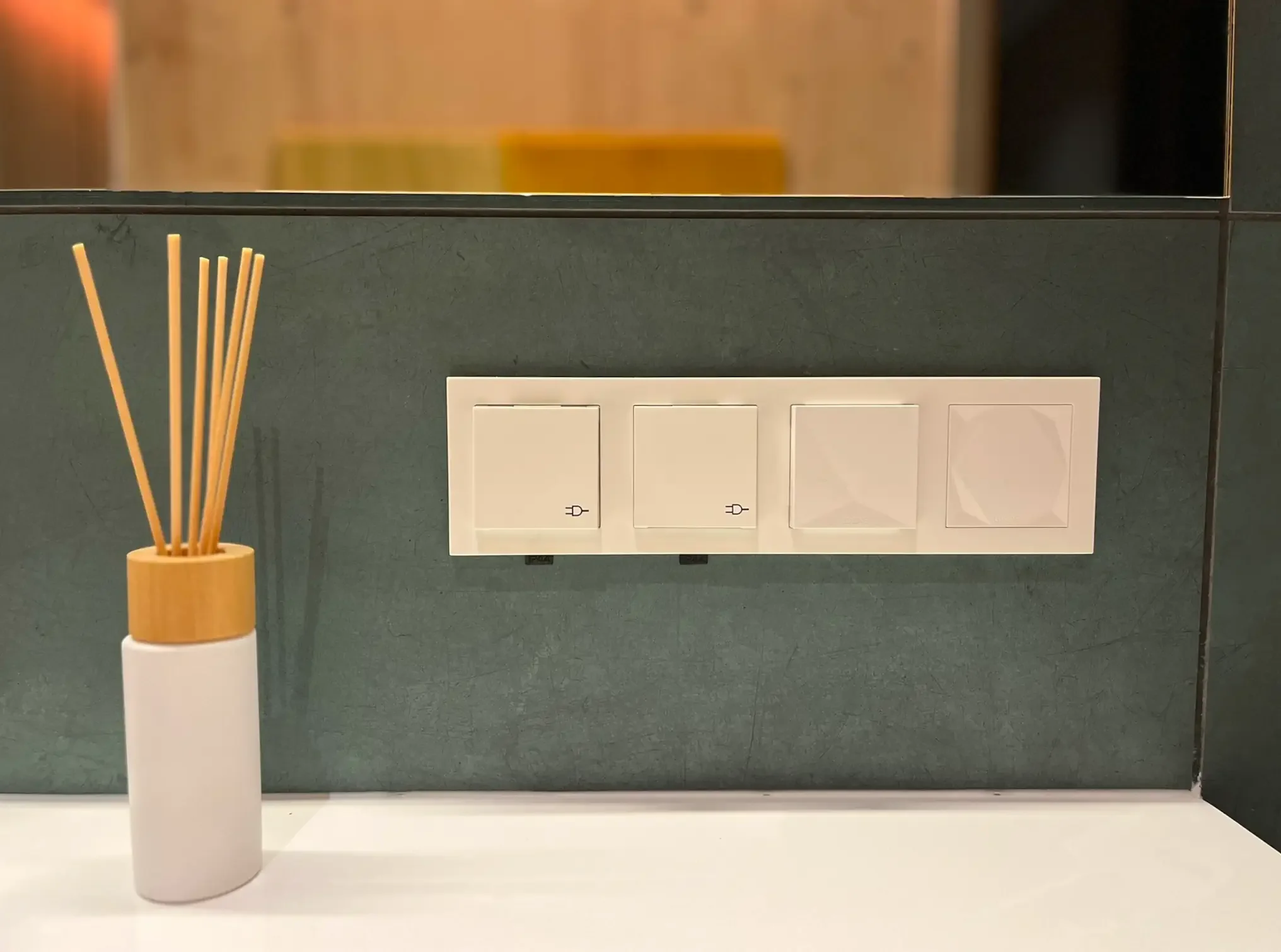

A Loxone Nano Relay Tree típusú eszközök esztétikus elhelyezése különös figyelmet igényelt. A problémát azzal oldották meg, hogy ezeket közeli mély konnektor dobozokba vagy a kapcsolók mögé építették be, így rejtve maradtak a szem elől.
HVAC – Fűtés, hűtés és szellőztetés
A hőszivattyús fűtési rendszer és a központi hővisszanyerős szellőztetés teljesen automatizált. A rendszer figyeli a páratartalmat és a CO₂-szintet, és ezek alapján szabályozza a friss levegő beáramlását, a fűtést vagy a hűtést. A befújt levegő utólagos temperálása a komfortérzetet tovább növeli.
Az egyes rendszerek (fűtés, hűtés, szellőzés) összehangolása összetett feladat volt, de a Loxone rendszeren belül ezek képesek egymással kommunikálni, így az automatizálás zökkenőmentes lett.
Árnyékolásvezérlés
A zsaluziák és a terasz pergola árnyékolása az időjárásállomás információi alapján automatikusan szabályozott. Az időjárásadatok felhasználásával a rendszer védi a szerkezeteket az erős viharoktól és széllökésektől.
A jelen projektben helyi (terepi) vezérlőkkel oldották meg az árnyékolók vezérlését, a tapasztalatok alapján egy következő projektben inkább úgy terveznék meg a rendszert, hogy az összes árnyékoló vezérlését központi helyről, egy elosztószekrényből történő vezérléssel valósítanák meg. Ez egyszerűbb telepítést, karbantartást és jobb rendszerátláthatóságot tesz lehetővé.
Beléptetés és biztonság

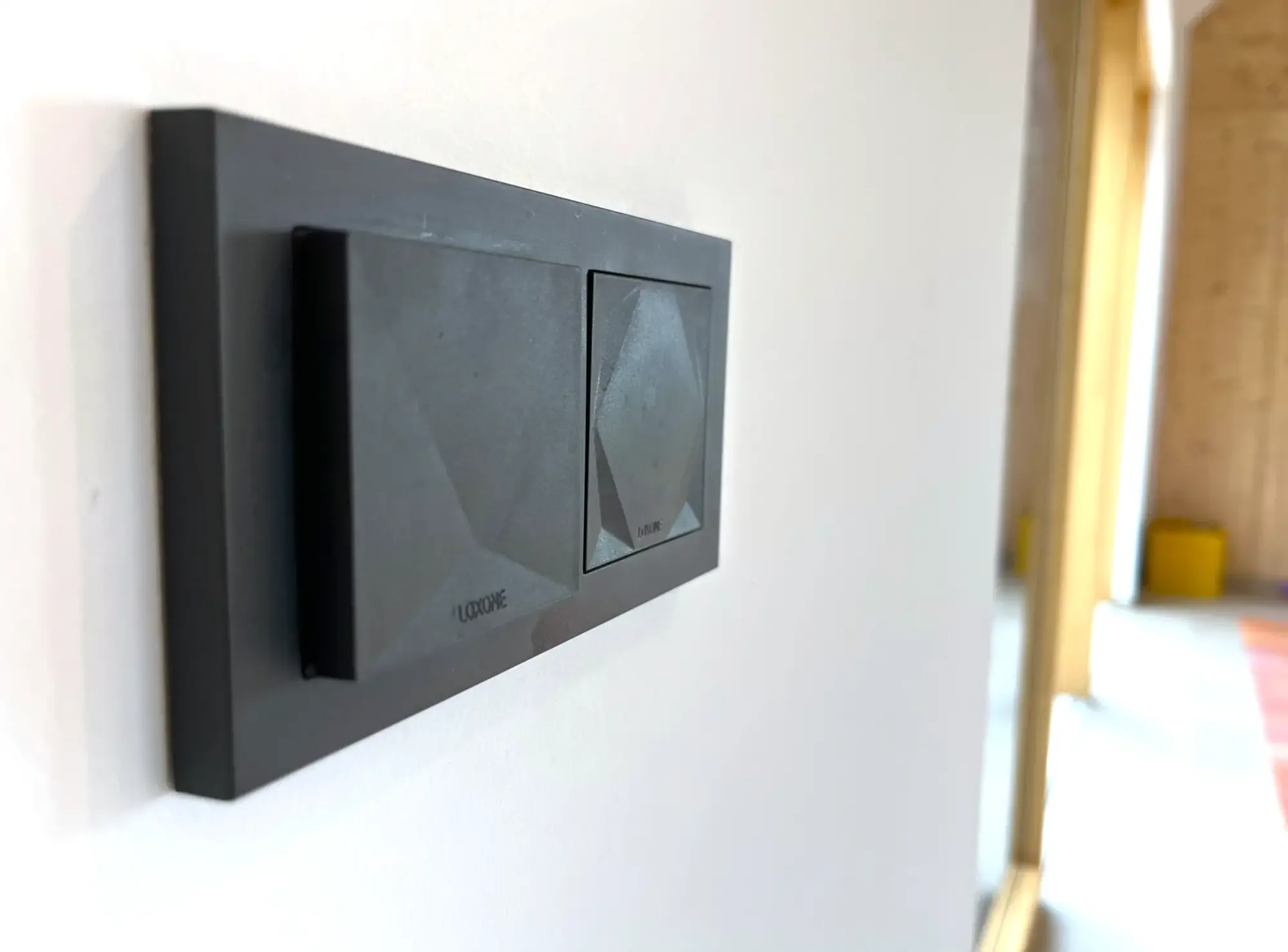

A kulcsnélküli beléptetésről Loxone NFC Code Touch eszközök gondoskodnak, amelyek az úszókapunál, garázskapunál és bejárati ajtónál kaptak helyet. A rendszer felhasználói jogosultságokat is kezel, így mindenki csak a számára engedélyezett részekhez fér hozzá.
A ház elhagyásakor egy fali kapcsoló háromszori megnyomásával automatikusan elindul a „távolléti” üzemmód: lezáródnak az ajtók, aktiválódik a riasztó, és a mozgásérzékelők is élesednek.
A biztonsági logikák megtervezése során fontos volt, hogy a rendszer kezelje a különböző élethelyzeteket (pl. van-e otthon háziállat), és ennek megfelelően változtassa a működési módokat. Ezt teljes mértékben sikerült megoldani.
Hangrendszer
A hangrendszer telepítése kiterjedt az egész épületre. Minden lakótérben, beleértve a fürdőszobákat is, egy-egy mennyezeti hangszórót építettünk be. Ezek a hangszórók elsősorban háttérzene lejátszásra, riasztásra és a kapucsengő jelzésére alkalmasak.
A közösségi terekben, mint a nappali, konyha és étkező, már összetettebb hangélményre volt igény. Ezekben a helyiségekben a hangrendszer kettős mennyezeti hangszóróval és egy aktív mélynyomóval együtt lett beépítve, amely részletgazdag hangzást biztosít a minőségi zenehallgatáshoz.
A hangrendszer kialakítása később került a projektbe, így a kábelezést utólag kellett megoldani, ami kissé nehezítette a projektet. Azonban a rendszer rugalmasságának köszönhetően sikerült ezt is áthidalni, így a rendszer megbízhatóan működik.
Öntözés
Az öntözőrendszer időjárásalapú automatizálással működik, figyelembe véve a nedvességet és a csapadékot. Ez az üzemeltetés és a lakók számára nem csak időt takarít meg, de elkerülhetővé teszi a vízpazarlást is.
Energiahatékonyság és fenntarthatóság
Bár a projekt során nem fogalmaztak meg konkrét energia-megtakarítási célokat, a használt technológiák természetüknél fogva hatékonyak. A hőszivattyú, a hővisszanyerős szellőzés, az intelligens világításvezérlés és árnyékolás mind jelentősen hozzájárulnak az energiafogyasztás csökkentéséhez.
A napelemes rendszer integrációja folyamatban van, amely a jövőben tovább növeli a ház fenntarthatóságát, és akár nullára csökkentheti a külső energiaigényt. A Loxone rendszer képes arra is, hogy valós időben, az aktuálisan jelentkező igényeknek megfelelően ossza el a megtermelt energiát az épületben.
Felhasználói élmény és üzemeltetés
Az épület napi működése szinte teljesen automatikus. A rendszerek egymással összhangban dolgoznak, a lakók közvetlen beavatkozása nélkül. A világítás a jelenlét és napszak alapján vezérelt, a szellőztetés és fűtés automatikusan alkalmazkodik a beltéri klímához, az öntözés időjárásalapon történik, a beléptetés kulcsmentesen zajlik.

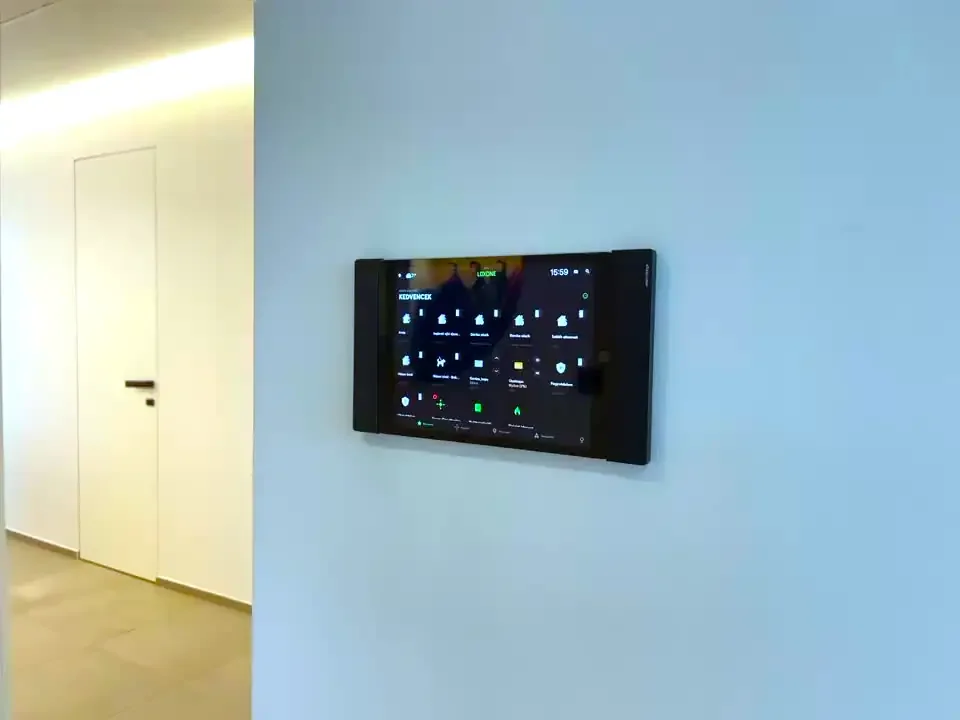

A felhasználói beavatkozás ritkán szükséges, de ha mégis, az történhet fali kapcsolón, a falra szerelt táblagépen, vagy okostelefonos applikáción keresztül.
Lakók visszajelzése
A felhasználók különösen elégedettek a rendszer „láthatatlanságával”, az okosfunkciók nem tolakodnak, mégis minden működik magától. Kiemelik a kényelmet, a biztonságérzetet és a „gondoskodó” otthon élményét.
Támogatás
A rendszerhez folyamatos szoftveres és telefonos támogatás, garanciális ügyintézés, valamint szükség esetén helyszíni szerviz is rendelkezésre áll.
Összegzés
A bemutatott projekt egy 200 m²-es, egyszintes, galériás családi ház teljeskörű épületautomatizálását valósította meg a Loxone rendszerre alapozva. A cél egy olyan otthon kialakítása volt, ahol a világítás, fűtés-hűtés, szellőzés, árnyékolás, beléptetés, öntözés és hangrendszer szoros integrációban, automatizált módon működik minimális felhasználói beavatkozással.
A rendszer a környezeti feltételekhez (időjárás, fényviszonyok, beltéri levegőminőség) és a lakók napi ritmusához alkalmazkodva optimalizálja a működését. A projekt során kiemelt figyelmet fordítottak az energiahatékonyságra, a kényelmes használatra és a hosszú távú fenntarthatóságra, még akkor is, ha konkrét megtakarítási célokat nem tűztek ki.
A lakók visszajelzései egyértelműen pozitívak: az intelligens otthon kényelmes, biztonságos és valóban „gondoskodik” a benne élőkről.
Ez a projekt jó példa arra, hogyan lehet a technológia segítségével olyan lakókörnyezetet létrehozni, amely nemcsak okos, hanem valóban élhető is.
Projekt adatok
Lokáció: Budajenő
Megvalósítás éve: 2024
Loxone partner: Mobil-Homes Kereskedelmi Kft.
Használt eszközök:
