PWM – 0-10V átalakító (VRDM101)

A csomag tartalma:

-   1 db átalakító nyák

-  1db magasított fedél

Szükséged lesz egy Loxone RGBW 24V Compact Dimmer AIR vagy TREE eszközre (100324, 100325)

Méretek összerakott állapotban: 137 mm x 36 mm x 32 mm

Összeszerelés:

- Nyisd ki a dobozt és pattintsd le a Compact Dimmer gyári fedelét.

- Húzd le a 24V betáplálás és az elmenő sorkapcsokat (Tree eszköz esetén a Tree sorkapocs maradhat).

-  Csatlakoztasd fentről és told be ütközésig az átalakító nyákot.

- Kösd be a megfelelő kábeleket, a bejövő + 24V és GND, ha TREE kivitelű a Compact Dimmer, akkor a Tree kommunikációt. Fontos megjegyezni, amennyiben 0-10V kimentként használod, a 0-10V-os pozitív kimenet mellett az eszköz táp pontján található GND-t kell használnod.

- Helyezd vissza a sorkapcsokat.

- Állítsd be a kapcsolókat a kívánt kimeneteknek megfelelő állásba. Az elmenő sorkapcson egyesével kapcsolhatóak a kimenetek PWM és 0-10V között. Mind a 4 csatorna külön kapcsolható. Ha a kapcsoló a betáplálás oldala felé van a kapcsolva, akkor PWM vezérlés lesz a kimeneten. Ha a kimeneti sorkapcsok felé van kapcsolva, akkor 0-10V kerül a kimenetekre.

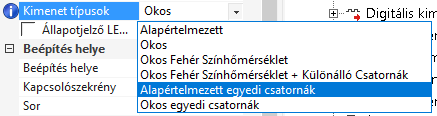

-  Miután felvetted az RGBW Compact Dimmert a Loxone config-ban, Alapértelmezett egyedi csatornákra kell állítanod a Kimenetek típusát:

-  Azoknál a csatornáknál ahol 0-10V vezérlést szeretnél használni, ott ki kell kapcsolni az érzékelési tartomány eltolását a beállítások között. Ellenkező esetben nem lesz lineáris a vezérlés:

- Rögzítsd a kábeleket, majd pattintsd a helyére a fedelet. Ezután fixáld le a Dimmer-hez kapott 4 csavarral.

Műszaki adatok:

  • Tápfeszültség: névleges 24 VDC (min 11VDC… max 32VDC)

  • Fogyasztás: tipikusan 5 mA (max 50 mA)

  • Bemenetek: 4 független PWM csatorna

  • PWM jelszint: névleges 24 VDC (min 11VDC … max 32VDC)

  • PWM frekvencia névleges 123 Hz (min 100 Hz, max 1000 Hz)

  • Bemenet meghajtása:  open-drain vagy push-pull (az áramkör 10V-ra húzza a bemenetet 20kΩ-on keresztül)

  • Kimenetek: 4 független analóg csatorna

  • Analóg jelszint: 0-10 V (PWM bemenet kitöltési tényezőjével egyenesen arányos, 0% = 0V, 50% = 5V, 100% = 10V)

  • Analóg jelszint hibája: tipikusan +- 20 mV, legfeljebb +-100 mV

  • Jelkésleltetés: <1 másodperc

  • Max áramterhelhetőség: 10 mA csatornánként (összesen max 40 mA)

  • DIP kapcsolóval a kimenetre direktben ráköthető a bemenet, azonban a bemenetre vonatkozó előírásokat ebben az esetben is be kell tartani.
